Lorsque vous vous promenez dans un centre commercial ou un parc d'attractions, vous avez probablement déjà été attiré par le jeu de la grue : lumières, musique et une pince qui glisse d'avant en arrière. Mais connaissez-vous les éléments clés d'une grue ? machine à pince, Pourquoi la pince adhère-t-elle parfois fermement et d'autres fois sans adhérer ? Concrètement, une machine coordonne une carte de contrôle, une alimentation électrique, un portique et un chariot, des moteurs, la pince, le terminal de paiement/lecteur et un écran. La force de préhension et le rythme de distribution sont paramétrables, influençant ainsi l'expérience du joueur, la réputation de l'exploitant et les revenus. Ce guide explique en détail le rôle de chaque composant, les points d'entretien quotidiens et des conseils de sélection, afin que les exploitants, les bricoleurs et les joueurs puissent le comprendre et l'utiliser facilement.
Composants d'une machine à pince : description détaillée
Nous analyserons les composants couche par couche, expliquerons leurs fonctions et les facteurs d'influence, mettrons en évidence les points de défaillance fréquents grâce à des listes de contrôle de maintenance et fournirons des étapes pratiques de comparaison et d'inspection, afin que vous puissiez rapidement évaluer la qualité d'une machine et prendre des décisions d'achat ou de modification.

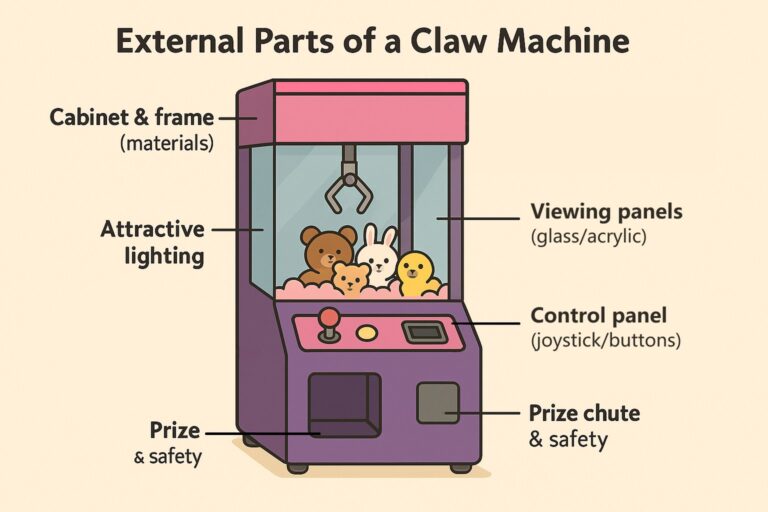

Éléments externes d'une machine à pince : le “ visage ” de l'expérience utilisateur
Armoire et cadre (matériaux)
Les tôles d'acier épaisses ou les alliages d'aluminium résistent aux chocs et à la déformation, ce qui les rend idéaux pour les zones à fort trafic ; les tôles fines ou les structures hybrides en bois sont plus légères mais moins durables. Une coque rigide et une fabrication robuste améliorent directement la stabilité et réduisent le bruit.
Panneaux de visualisation (verre/acrylique)
Le verre trempé ou l'acrylique haute transparence résistant aux rayures offrent un affichage plus net et un nettoyage plus facile. Les plastiques de moindre qualité se ternissent et se rayent avec le temps, ce qui diminue l'envie de jouer.
Panneau de commande (joystick/boutons)
La prise en main et la fiabilité déterminent la qualité de jeu. Procédez au dépannage dans cet ordre : boutons/micro-interrupteurs → câbles desserrés → ports de la carte mère.
Acceptation et affichage des pièces, billets et cartes
Compatible avec les pièces, les billets et les paiements par carte/NFC/QR. Un affichage clair du score et du compte à rebours réduit les litiges et encourage le visionnage des rediffusions.
Éclairage et audio
Un éclairage attrayant attire les foules, mais il faut trouver un équilibre entre consommation d'énergie et entretien. Veillez à ce que le volume soit réglable pour éviter les plaintes.
Goulotte à prix et sécurité
Un chemin de prix fluide et une conception anti-pincement réduisent les blocages et les problèmes après-vente. Les serrures et les charnières des portes influent sur la sécurité et l'efficacité des inspections.

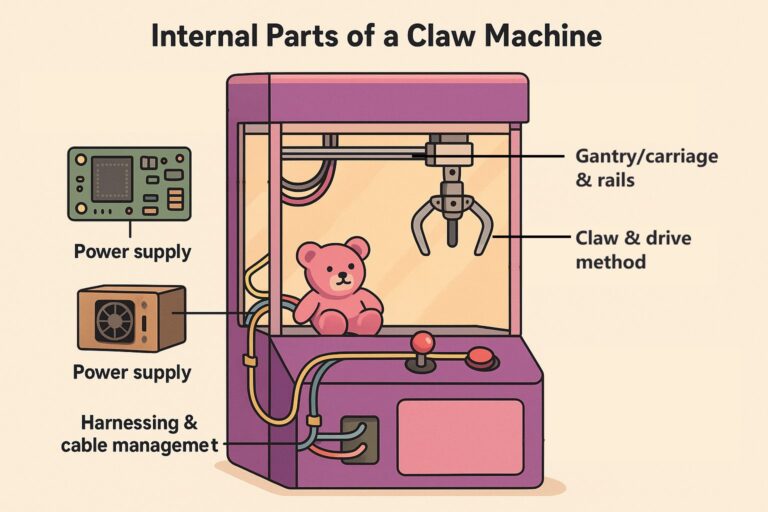

Composants internes d'une machine à pince : le “ cerveau ” et le “ muscle ”
Carte mère de contrôle (le “ cerveau ”)
Gère le timing, la force de préhension, le mouvement du moteur et les signaux des boutons. Un contrôle précis de la préhension et du timing garantit un niveau de difficulté équitable et constant.
Alimentation électrique
Le “ cœur ” de la machine. Une sortie stable évite les redémarrages intempestifs et les performances médiocres ; vérifiez-la en premier lors du dépannage.
Portique/chariot et rails
Assurer le mouvement X/Y. Un déplacement fluide et un retour à l'origine précis améliorent la précision de visée. Les manuels incluent généralement des modes de test mono-axe pour un diagnostic progressif.
Méthode de griffe et d'entraînement
Le plus souvent, l'entraînement est électromagnétique ou motorisé ; certains modèles utilisent un système pneumatique. L'expérience et le taux de redistribution sont ajustés grâce à des séquences comme “ forte à la descente → maintien pendant la remontée → faible au retour ”. Les opérateurs modulent des paramètres tels que la durée de traction/maintien pour maintenir l'intérêt du joueur sans imposer une contrainte excessive.
Interrupteurs et capteurs de fin de course
S’assurer que les points d’extrémité sont atteints et protéger les mécanismes ; vérifier l’état haut/bas/gauche/droite dans les menus de test.
Gestion des faisceaux et des câbles
Un câblage correctement fixé réduit les contacts intermittents et les interférences électromagnétiques. Lors de toute intervention, vérifiez d'abord l'absence de desserrage, de rupture ou d'oxydation.
Détails de construction (griffes/roulements, etc.)
Les pièces en acier inoxydable résistent à la rouille et durent plus longtemps. Les engrenages en plastique de mauvaise qualité ou en métal fin s'usent rapidement, ce qui provoque des fluctuations de l'adhérence.
Résumé de la sélection et de l'entretien (pour les opérateurs et les bricoleurs)
Comment comparer des machines au même prix
Le boîtier et les panneaux transparents sont-ils durables et faciles à nettoyer ?
La carte mère prend-elle en charge des réglages précis de la prise en main/du timing (fort/faible/maintien/temps de traction, etc.) ?
Les ensembles portique et pince sont-ils stables et peu bruyants ?
cadence des soins de base
Nettoyage quotidien, inspection hebdomadaire, lubrification mensuelle. Tenir un registre d'entretien pour détecter rapidement tout signe de vieillissement des boutons, du câblage et des moteurs.
Éléments d'une machine à pince : Guide de scénario — Essentiels pour l'opérateur, le bricolage et le joueur
Pour les opérateurs
Mise en place et présentation : L'emplacement est un facteur déterminant pour le succès. Un fort passage ne garantit pas forcément des revenus élevés ; se trouver à proximité d'une entrée ou des files d'attente/caisses peut optimiser l'utilisation des pièces. La machine doit être visible et facilement accessible. Les halls de cinéma, les allées principales des centres commerciaux et les zones d'attente des restaurants sont généralement des emplacements privilégiés.
Mixage et agencement : Utilisez un éclairage attrayant comme “ introduction ”, placez les machines les plus populaires aux points focaux et créez des zones thématiques pour les enfants et les soirées en amoureux afin d'augmenter le temps passé et le nombre de visionnages.
Rythme d'entretien de routine : “ Nettoyage quotidien, vérification hebdomadaire, entretien approfondi mensuel. ” Essuyez les panneaux et les boutons, resserrez les fixations desserrées, lubrifiez les rails et les pièces mobiles au besoin et tenez un registre pour réduire les pannes et les plaintes.
Difficulté contre réputation : La cadence de paiement et le niveau de pression sont ajustables. Une pression trop forte réduit la marge ; une pression trop faible décourage de jouer. Un schéma pratique consiste à : “ pression généralement douce → pression légèrement plus forte aux moments clés → retour à la normale après une victoire ”, afin de maîtriser les coûts tout en préservant le plaisir et l’équité du jeu.
Pour les constructeurs/assembleurs amateurs
Pièges liés à l'achat : Privilégiez les pièces et les fournisseurs de confiance. Choisissez des panneaux transparents résistants aux rayures ; des boutons/joysticks avec une durée de vie garantie ; fixez les faisceaux de câbles/connecteurs pour réduire le jeu et l’oxydation.
Installation et étalonnage : Effectuez d'abord des tests fonctionnels individuels (axes, ouverture/fermeture de la pince, éclairage, minuterie), puis des tests complets du système. Pour le réglage de la prise en main, procédez comme suit : “ assurez-vous d'abord de la stabilité du levage, puis vérifiez qu'il se maintient pendant la montée. ”
Flux de faille commun : Vérifiez de l'extérieur vers l'intérieur : panneau/boutons → câblage → alimentation → mécanismes de mouvement → paramètres de commande. Notez chaque modification de réglage et d'échange pour référence ultérieure.
Pour les joueurs/fans
Équité et expérience : La plupart machines à pinces Il faut savoir doser l'habileté et la chance. Les opérateurs peuvent moduler la force de leur prise et jouer selon les moments où il est plus facile de gagner. Observez quelques parties au préalable ; privilégiez les lots bien placés ou ceux qui peuvent se coincer sur les bords.
Conseils pratiques : Testez différentes techniques de visée et de déplacement. Commencez par rapprocher un prix de la goulotte ou d'un bord. Ne vous attendez pas à gagner du premier coup ; repositionnez-le dans une zone favorable. .
Pièces d'une machine à pince : Manuel d'entretien et de dépannage (Outils pratiques)
Liste de contrôle d'entretien quotidien/hebdomadaire/mensuel (à afficher à l'intérieur de l'armoire)
Tous les jours: Essuyez la coque et les panneaux transparents ; nettoyez les fentes pour pièces/lecteur et la goulotte à prix ; effectuez un tour d’essai pour confirmer le fonctionnement des boutons/joystick, du compte à rebours et de la goulotte.
Hebdomadaire: Vérifiez que les boutons et les câbles ne sont pas desserrés ; recherchez les connecteurs oxydés ; aspirez ou soufflez la poussière à l’intérieur et au niveau des entrées du ventilateur.
Mensuel: Lubrifier les rails/glissières et autres pièces mobiles ; vérifier la stabilité de la puissance de sortie ; effectuer un test monofonctionnel (axes, actionnement de la pince, éclairage/affichage).
Trimestriel/semestriel : Contrôle complet : nettoyage intérieur, vérification de la mise à la terre et des fixations, test du circuit imprimé et des capteurs ; remplacement des pièces d’usure si nécessaire.
Diagnostic rapide des pannes (symptôme → cause possible → solution)
La griffe ne tient pas / tombe immédiatement → Réglages trop faibles ou temps de maintien incorrect ; mécanisme d’entraînement de la pince usé. → Augmentez la force de préhension/de levage en fonction du poids du prix ; si aucune amélioration, inspectez le moteur/dispositif d’entraînement de la pince.
La griffe ne se déplace pas verticalement / bloquée en milieu de course → Défaillance des interrupteurs de fin de course haut/bas ; câble plié ou desserré. → Tester les fins de course, modifier le cheminement ou rebobiner le câble ; remplacer les interrupteurs si nécessaire.
Mouvement X/Y imprécis / mal aligné → Poussière sur les rails, glissières sèches ou desserrées ; étalonnage incomplet. → Nettoyer et lubrifier ; effectuer un autotest.
Boutons/joystick non réactifs → Contacts sales ou faisceau de câbles desserré ; connecteur du panneau desserré. → Nettoyer les contacts, reconnecter les connecteurs ; remplacer les boutons si nécessaire.
panne de pièces/cartes → Chemin poussiéreux ou mal aligné. → Nettoyer, repositionner et recalibrer conformément au manuel.
Redémarrage aléatoire/écran noir → Alimentation instable, câblage desserré. → Mesurez et stabilisez la tension ; vérifiez les connexions et la mise à la terre. En cas de doute, faites appel à un électricien qualifié.
Carte mère endommagée (odeur/marques de brûlé) → Panne d'un composant électronique. → Notez le modèle et remplacez la carte entière pour éviter des réparations répétées et fragmentaires.
Carte de poche pour l'ajustement de la prise en main et de la difficulté
Principe: “ Saisir → Soulever → Retourner ” en trois étapes. Premièrement, s'assurer que la pince peut saisir l'objet, puis maintenir une prise adéquate pendant la remontée ; ajuster en fonction du type et du poids du trophée.
Mode d'emploi : Saisissez les paramètres (ou utilisez les boutons) et ajustez-les. force de préhension / force de maintien en suspension / force de retour Procédez par étapes. Après chaque modification, effectuez trois tests. Un réglage excessif ou insuffisant nuit à la réputation et aux revenus.
Guide de correspondance des pièces détachées et des consommables
Alimentations électriques : Adaptez la tension de sortie et prévoyez une marge de sécurité ; choisissez des modèles de marques réputées offrant un service après-vente.
Boutons/joysticks/interrupteurs de fin de course : Vérifiez les dimensions et les types de connecteurs ; le remplacement par lots permet de gagner du temps.
Assemblages/câbles à griffes : Vérifiez la compatibilité avec le modèle de la machine et la capacité de charge ; assurez-vous qu’il n’y ait pas de pliures ni de bavures avant l’installation.
Nettoyants/lubrifiants : Utilisez des nettoyants neutres et des chiffons doux pour les coques et les panneaux transparents ; des lubrifiants à base de silicone pour les pièces mobiles afin de prévenir la corrosion.
Conseil d'utilisation : Imprimez les fiches A à D (liste de contrôle, triage, réglage, pièces de rechange) sur une feuille pour chaque machine à pince. Les débutants doivent résoudre les problèmes dans l'ordre suivant : A → B → C, et confier les problèmes électriques ou liés aux cartes électroniques à des professionnels afin de minimiser les temps d'arrêt.
FAQ
Quelles sont les parties d'une machine à pince ?
La clé Composants d'une machine à pince sont : armoire et cadre, panneaux de visualisation, panneau de commande (joystick/boutons), acceptation et affichage des pièces/billets/cartes, éclairage et audio, goulotte à prix ; à l'intérieur : carte mère de commande, alimentation électrique, portique/chariot et rails, pince et entraînement, interrupteurs de fin de course et capteurs, et câblage/faisceau de câbles.
Les machines à pinces sont-elles équipées de capteurs ?
Oui. Les interrupteurs et capteurs de fin de course confirment les positions haute/basse/gauche/droite et protègent le mécanisme ; leur état peut être vérifié dans les menus de test.
Quelles sont les commandes d'une machine à pinces ?
Un joystick et des boutons sur le panneau de commande. Lors du diagnostic des problèmes d'entrée, vérifiez successivement les boutons/micro-interrupteurs → les faisceaux de câbles → les ports de la carte mère.
Quel est le système de rails d'une machine à pinces ?
Le portique/chariot et les rails assurent le mouvement X/Y. Des rails lisses et un retour à l'origine précis améliorent la précision de visée ; les manuels incluent généralement des modes de test mono-axe.
Comment sont programmées les machines à pinces ?
La carte mère de contrôle gère la synchronisation, le mouvement du moteur, les signaux des boutons et la logique de préhension (y compris la cadence de distribution). Les opérateurs peuvent ainsi ajuster avec précision les paramètres de préhension et de synchronisation.
Les machines à pinces ont-elles des réglages ?
Oui. La force et le timing de la prise (par exemple, forte à la descente, maintien pendant la montée, plus faible au retour), ainsi que le temps de traction/maintien et d'autres paramètres sont réglables.
Comment régler les paramètres d'une machine à pinces ?
Accédez au menu des paramètres/tests (ou utilisez les boutons physiques), ajustez progressivement la force de préhension/soulèvement/retour et les temps de maintien/traction, et testez au moins trois parties après chaque modification.
Les machines à pinces modifient-elles la force de préhension ?
Oui, c'est possible. De nombreuses machines utilisent des séquences comme “ forte à la descente → maintien pendant la montée → faible au retour ”, ajustées par l'opérateur pour trouver un équilibre entre équité et coût.
Comment régler la force d'une machine à pinces ?
Suivez les étapes “ Saisir → Soulever → Retourner ” : assurez-vous d’abord que l’objet peut être soulevé, puis qu’il maintient sa position, et enfin, réglez la force de retour. Ajustez progressivement et effectuez trois tests.
Comment les machines à pinces décident-elles quand serrer fort ?
Les paramètres de la carte mère et le rythme de paiement choisi par l'opérateur contrôlent la force, la tension ou le relâchement de la pince ; il est configurable en fonction du type/poids du prix.
À quel point les machines à pinces sont-elles truquées ?
La difficulté est paramétrable par l'opérateur. Des paramètres trop faibles nuisent à la rejouabilité ; des paramètres trop élevés réduisent la marge. Un schéma équilibré est le suivant : “ Généralement doux → légèrement plus fort aux moments clés → normalisation après une victoire ”.”
Comment entretenir une machine à pinces ?
Adoptez un rythme d'entretien régulier : nettoyage quotidien ; inspections hebdomadaires ; lubrification mensuelle et tests de fonctionnement unitaire ; contrôles complets périodiques. Tenez un registre d'entretien pour détecter rapidement l'usure des pièces.
Les machines à pinces ont-elles un mode maintenance ?
La plupart incluent des fonctions de test/diagnostic, telles que des tests mono-axe et des vérifications d'entrée, accessibles via le menu paramètres/test conformément au manuel.
Comment mettre une machine à pinces en mode maintenance ?
Ouvrez le menu Paramètres/Tests (spécifique au modèle) et exécutez les tests d'entrée, d'axe et d'actionnement de la pince. Suivez les instructions du manuel pour la procédure d'installation et les dispositifs de sécurité.
Pourquoi ma machine à pinces ne fonctionne-t-elle pas ?
Causes probables : force de préhension insuffisante ou temps de maintien incorrect ; mécanisme d’entraînement de la pince usé. Augmentez la force de préhension/soulèvement en fonction du poids de la récompense ; si le problème persiste, vérifiez le moteur/dispositif d’entraînement de la pince.
Pourquoi ma machine à pinces ne fonctionne-t-elle pas ?
Utilisez la méthode de triage de l'extérieur vers l'intérieur : boutons du panneau de commande → câblage/faisceaux → stabilité de l'alimentation électrique → mécanismes de mouvement et interrupteurs de fin de course → paramètres de la carte mère ; consignez chaque modification.
Pourquoi ma machine à pinces est-elle si faible ?
Alimentation insuffisante, composants de la griffe usés ou réglages de prise/maintien trop restrictifs. Vérifiez d'abord la tension de l'alimentation, puis ajustez la prise/maintien et inspectez l'ensemble de la griffe pour détecter toute usure.
Comment réparer une machine à pinces qui ne se ferme pas ?
Vérifiez le bouton/micro-interrupteur et le câblage à la carte mère, vérifiez le pilote/moteur de la griffe et confirmez l'état du commutateur de fin de course dans le menu de test ; remplacez les interrupteurs ou pilotes défectueux si nécessaire.
Comment régler la tension d'une machine à pinces ?
Dans les réglages, ajustez la durée de traction/maintien et la force de préhension/soulèvement/retour en fonction du poids de la récompense ; nettoyez/lubrifiez les pièces mobiles afin que le frottement mécanique ne dilue pas la tension réglée.
